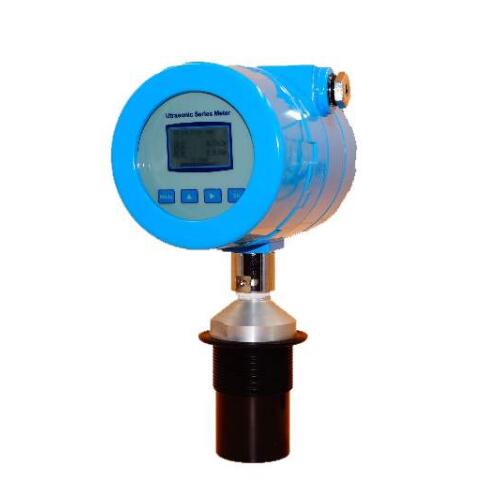

• 商品名称：超声波液位计
• 产品简述：超声波液位计是由高性能的微处理器处理信号的数字式物位仪表。在测量中，超声波脉冲由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，由接收电路，滤波电路，包络电路，转换成处理器可识别的电信号...
• 添加时间：2022-05-17 15:21:35
•
• 电 话：0550-7096005
  邮 箱：iboss@haofu618.com


超声波液位计是由高性能的微处理器处理信号的数字式物位仪表。在测量中，超声波脉冲由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，由接收电路，滤波电路，包络电路，转换成处理器可识别的电信号，处理器记录下超声波发射和接收之间的时间，从而计算出传感器到被测物体的距离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

超声波液位计超声波液位计

产品特点:

*超声波液位计采用表面贴装技术，提高仪器可靠性。

*自动功率调整、增益控制、温度补偿。

*检测技术，丰富的软件功能适应各种复杂环境。

*采用新型的波形计算技术，提高仪表的测量精度。

*具有干扰回波的抑止功能保证测量数据的真实。

*16位D/A转换，提高电流输出的精度和分辩率。

*传感器采用四氟乙烯材料，可用于各种腐蚀性场合。

*多种输出形式：可编程继电器输出、高精度4-20mA电流输出、RS485/RS232数字通信输出。

工作原理：

分体式标准型超声波液位计/物位计工作原理图 超声波物位计安装于容器上部，在电子单元的控制下，探头向被测物体发射一束超声波脉冲。声波被物体表面反射，部分反射回 波由探头接收并转换为电信号。从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。电子单元检测该时间，并根据已知的声速计算出被测距离。 通过减法运算就可得出物位值。由于温度对声速具有影响，所以仪表应测量温度，以修正声速。

技术参数:

量 程：0～20m

精 度：0.25% 、0.5%

盲 区：0.3-0.5m

工作温度：-20～+55℃

电源电压：24VDC，220VAC

模拟输出：4～20mA（可加上下开关量控制）

数字输出：RS485/RS232协议，可提供上位机远程监控

防护等级：IP65

显示方式：4位LED

超声波液位计容器安装条件:

●密闭容器

对于8m以下量程，容器上要有DN65以上的法兰口；

对于10m、12m量程，容器上要有DN80以上的法兰口，法兰下的接管长度小于15cm。

对于15m量程，容器上要有DN150以上的法兰口，法兰下的接管长度小于15cm。

对于20m、30m、40m量程，容器上要有DN200以上的法兰口，法兰下的接管长度小于20cm。

●开口容器

对于8m以下量程，容器上要有直径65mm以上安装口；

对于10m、12m量程，容器上要有直径80mm以上安装口，安装口的厚度小于15cm。

对于15m量程，容器上要有直径150mm以上安装口，安装口的厚度小于15cm。

对于20m、30m、40m量程，容器上要有直径200mm以上安装口，安装口的厚度小于20cm。

●开放式池子

要求有安装支架。寒冷地区的室外应用：开放式池子：应采用加高安装，防止超声波探头结霜、结冰。

容器：法兰室外安装，应采取保暖措施；无法保暖，应订购探头加长型的超声波物位计，使探头伸入容器内部。
